Belt Size Gauge, Inch

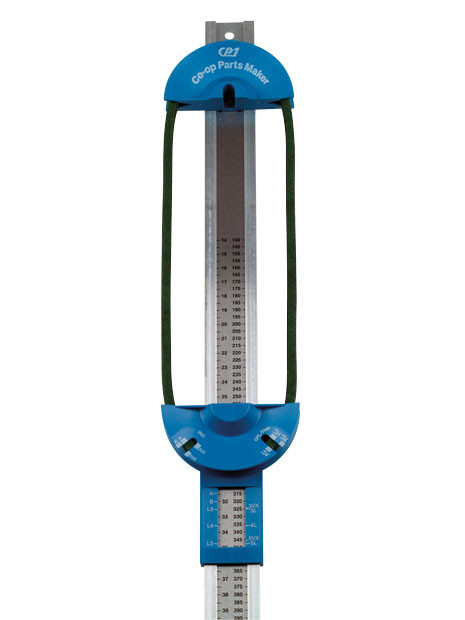

V-snaar meetapparaat 14–100" – praktisch meetgereedschap voor het snel bepalen van de breedte en lengte van gangbare standaard V-snaren

Met het meetapparaat kan de juiste maat rechtstreeks aan een bestaande V-snaar worden bepaald. Het is geschikt voor de profielen A, B, 3L, 4L en 5L en voor riembreedtes van 10, 13 en 16 mm. Het meetbereik voor de riemlengte loopt van 14 tot 100". Het apparaat kan mobiel worden gebruikt of permanent op een meetplek worden gemonteerd – ideaal voor werkplaats, onderdelenmagazijn en buitendienst.

Gebruik

• Leg de V-snaar over de bovenste en onderste poeliehelft
• Trek de beweegbare poeliehelft naar beneden totdat de riem strak staat
• Lees de positie van de rug van de riem op de schaal af om de riembreedte of het profiel te bepalen
• Lees vervolgens de bijbehorende riemlengte in inch af in het meetvenster
• Voorbeeld: 4L / 1/2" met een lengte van 46.5" geeft de bijbehorende V-snaarmaat

Technische gegevens

• Voor standaard V-snaren
• Geschikt voor profielen: A, B, 3L, 4L en 5L
• Geschikt voor riembreedtes: 10, 13 en 16 mm
• Meetbereik riemlengte: 14–100"
• Voor het bepalen van riembreedte of profiel en riemlengte
• Mobiel te gebruiken of vast te monteren
